Description

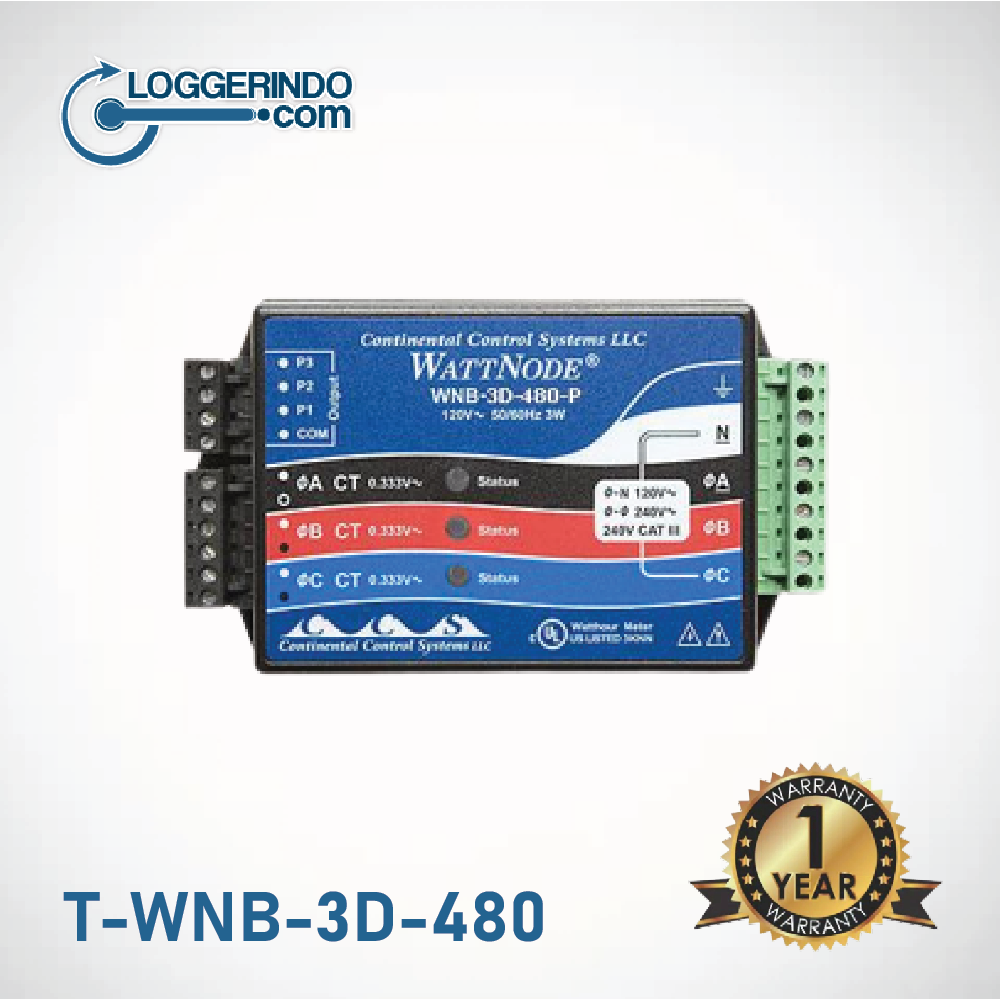

WattNode memberikan pengukuran yang akurat dengan biaya rendah untuk kebutuhan aplikasi sub-metering, net-metering, manajemen energi, dan kontrak kinerja. WattNode Delta atau Wye-connection kWh Transducer ini bekerja dengan Magnelab AC Current Transformers dan Pulse Input Adapter untuk menyediakan energi kilowatt jam RMS.
Fitur
- Mengukur fase 1, 2, atau 3 dalam konfigurasi 2, 3, atau 4 kabel.
- Gunakan dengan berbagai pilihan CT (dijual terpisah), pengenal dari 5 hingga 1500 amp.
- Pengukuran akurat untuk konfigurasi 1, 2, atau 3 fase.
- Mudah dipasang dan disambungkan.
- Kompatibel dengan model logger input pulsa.
- Ukuran kecil – Dapat dipasang di panel layanan atau kotak persimpangan yang ada.
- LED Diagnostik – Mengkonfirmasi pemasangan yang benar untuk semua fase.
- Pengukuran dua arah – Pengukuran untuk pembangkit listrik tenaga surya dan angin PV (fotovoltaik) hanya dengan satu meter.
- Pengukuran drive frekuensi variabel.
- Bertenaga listrik – Tidak diperlukan suplai eksternal.
- Blok terminal yang dapat dilepas – Mudah dipasang dan dilepas.
- UL, cUL Listed – Dirancang dan diuji untuk keamanan dan penggunaan di seluruh Amerika Utara.
- Tanda CE – Dapat dipasang di seluruh UE.
Spesifikasi
Operating: voltage range: ±20% of nominal
Frequency: 60 Hz
CT input: 0-0.5 VAC operating, 3 VAC maximum
Connectors: UL, CSA recognized, detachable screw terminals (14 AWG), 600V
Operating temp range: -30 to 60°C (-22 to 140°F)
Operating humidity range: 0 to 90% RH, non-condensing
Dimensions: 8.5 cm x 14.3 cm x 3.8 cm (3.3 in. x 5.6 in. x 1.5 in.)
Weight: 295 g (10.4 oz.)
Number of data channels: 2
To download the manual from Continental Control Systems LLC click here.
Click here to view a typical installation
- Delta or Wye configuration ranges: 480 Volts AC
- 3 Phase 3 Wire(No neutral)
- 3 Phase 4 Wire
- Accuracy: ±0.45% of reading + 0.05% FS through 25th harmonic
- (dependent on CT used and line variation accuracy could be 1.5% to 4% of reading)
