Description
Overview

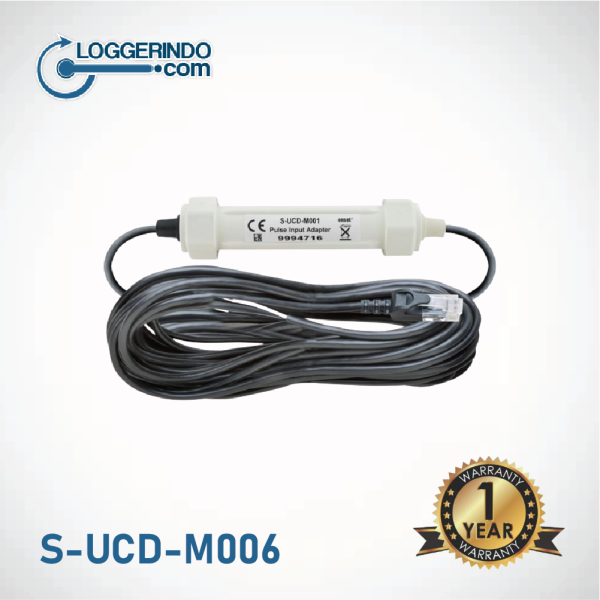

Contact Closure Pulse Input Adapter menghubungkan sensor dengan output pulse ke pencatat data dengan smart sensor input. Sensor pintar ini kompatibel dengan penutup kontak, seperti alat pengukur hujan ember jungkit atau sakelar buluh dengan frekuensi input maksimum 2 Hz (2 pulsa per detik), dan jenis sakelar pilihan yang biasanya terbuka.
Fitur
- Plug-n-play adapter untuk pulse output sensors
- Secara otomatis dikenali oleh pencatat data H21, H22, U30, dan ZW
- Kompatibel dengan penutup kontak, seperti pengukur hujan tipping-bucket atau sakelar buluh dengan frekuensi input maksimum 2 Hz (2 pulsa per detik)
Spesifikasi
Maximum input frequency: 2 Hz (2 pulses per second)
Measurement range: 0 – 65,533 pulses per logging interval
Resolution: 1 pulse
Lockout time: 327 ms ± 10%
Recommended input type: Mechanical contact closure (example: reed switch in a tipping-bucket rain gauge)
Preferred switch state: Active low input Normally open
Edge detection: Falling edge, Schmitt Trigger buffer (logic levels: low ≤ 0.6 V, high ≥ 2.7 V)
Minimum pulse width: 1 ms
Input/output impedance: 100 KΩ
Open circuit input voltage: 3.3 V
Maximum input voltage: 3.6 V
User connection: 24 AWG wires, 2 leads: white(+), black(-)
Operating temperature range: -40° to 75°C (-40° to 167°F)”
Overall cable length: 6.5 m (21 ft.)
Housing: Weatherproof PVC housing protects input adapter electronics
Housing dimensions: 14 x 0.95 cm (5.5 x 0.375 in.)
Weight: 310 g (11 oz.)
Bits per sample: 16
Number of data channels: 1
Measurement averaging option: No (reports the number of pulses over the logging interval)
